Descrição

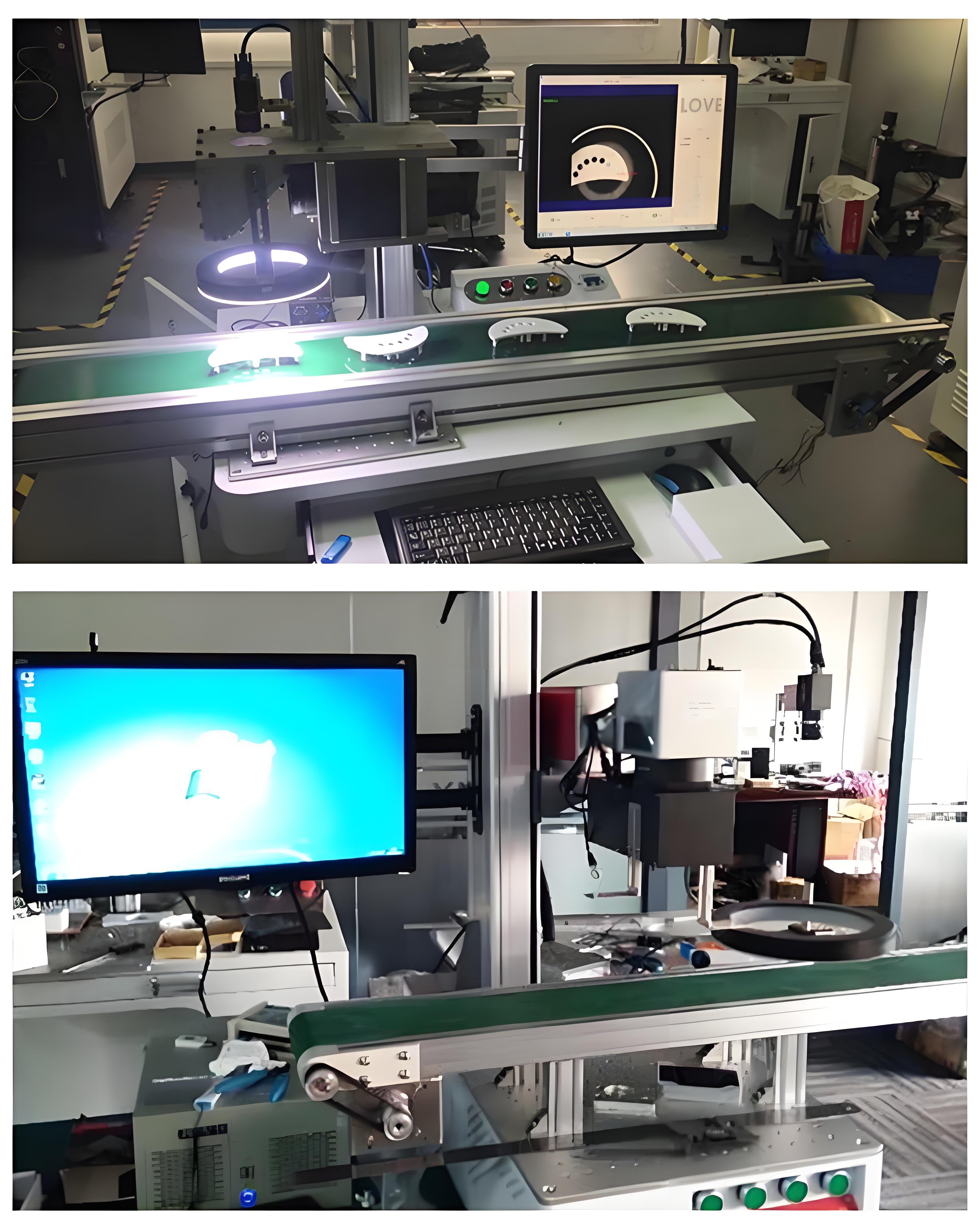

Máquina de marcação CCD a laser ultravioleta: solução de codificação industrial de precisão
Especificações técnicas
Sistema Laser
Comprimento de onda: 355 nm (espectro UV)
Largura de pulso: 15-30 ns (ajustável)
Potência de pico: 10-50 kW (dependendo do modelo)
Taxa de repetição: 20-100 kHz
Qualidade do feixe: M² < 1,3
Sistema de visão CCD
Resolução: 5-12 megapixels
Campo de visão: 50×50mm a 200×200mm
Precisão de posicionamento: ±5μm
Capacidade de foco automático
Software de reconhecimento de padrões
Desempenho de marcação
Largura mínima da linha: 10μm
Velocidade de marcação: até 7000 caracteres/segundo
Controle de profundidade: 1-100μm (ajustável)
Materiais suportados: plásticos, vidro, cerâmica, semicondutores, metais preciosos
Principais recursos e vantagens
Tecnologia de marcação a frio
O comprimento de onda UV de 355 nm cria reações fotoquímicas em vez de térmicas, permitindo a marcação de materiais sensíveis ao calor (filmes de PET, revestimentos finos, PCBs flexíveis) sem fusão ou deformação. Isso diferencia os sistemas UV dos lasers convencionais de fibra ou CO₂.
Automação assistida por visão
Câmeras CCD integradas fornecem:
Reconhecimento automático de peças de trabalho
Leitura de código de barras/QR para rastreabilidade
Inspeção de qualidade de marca em tempo real
Correção do sistema de coordenadas para superfícies irregulares
Marcação de alto contraste
Os lasers UV induzem mudanças na estrutura molecular dos materiais, produzindo marcas com:
Taxa de contraste de mais de 90% na maioria dos plásticos
Sem remoção de material (processo limpo)
Resistência química superior ao jato de tinta
Sistema de movimento de precisão
Estágios de motor linear com resolução de 0,1 μm
Ajuste de foco dinâmico
Integração de eixo rotativo para peças cilíndricas
Mecanismos de isolamento de vibração
Capacidades específicas do setor
Dispositivos médicos: marcações em conformidade com a FDA em instrumentos cirúrgicos
Eletrônica: Marcação UID em escala de chip
Automotivo: Gravação VIN durável
Aeroespacial: Etiquetagem de componentes leves
Ecossistema de software
Software de marcação dedicado com recursos:
Importação de arquivos CAD (DXF, AI, DWG)
Conectividade de banco de dados para serialização
Algoritmos de detecção de defeitos
Monitoramento remoto via protocolos IIoT
Interfaces multilíngues
Segurança e Conformidade
Gabinete de segurança para laser classe 1
Certificado ISO 11553-1
Aprovações CE/UL/FDA (específicas da região)
Sistema de extração de fumaça
Configurações de parâmetros protegidas por senha
Considerações sobre manutenção
Vida útil esperada da fonte de laser: 30.000-50.000 horas
Design modular para manutenção rápida
Alertas de manutenção preditiva
Operação sem consumíveis (sem tintas/corantes)
Indústria de Aplicações
Eletrônicos de consumo
Serialização de componentes de smartphone
Marcas de autenticação de dispositivos vestíveis
Produtos farmacêuticos
Codificação de embalagens primárias
Conformidade com UDI de dispositivos médicos
Engenharia de Precisão
Identificação de micropartes
Marcas de ferramentas para alinhamento de moldes
